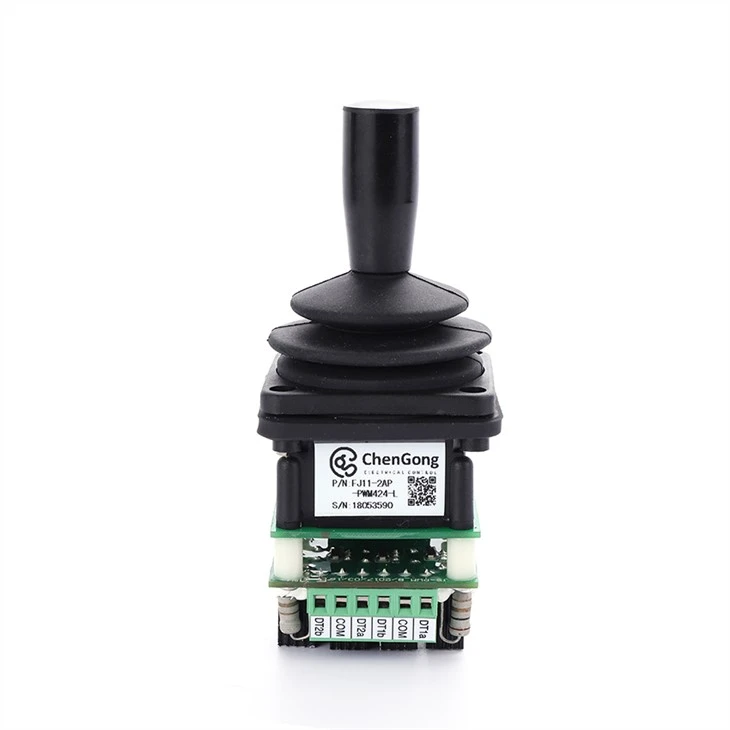

Cần điều khiển Potentiometer PWM trục kép
Mùa xuân trở lại.
Phương pháp phát hiện góc với máy đo potentiometer được khai thác ở trung tâm.
Công tắc hướng tối đa 2mA hiện tại.
Mô tả
Dòng FJ11
Tay cầm vận hành trục dauli đầu ngón tay
Tính năng sản phẩm
Tay cầm trục Fingersdaul.
Mùa xuân trở lại.
Phương pháp phát hiện góc với máy đo potentiometer được khai thác ở trung tâm.
Công tắc hướng tối đa 2mA hiện tại.
Có thể được trang bị bảng khuếch đại tỷ lệ để trực tiếp điều khiển van tỷ lệ thủy lực
Phạm vi ứng dụng
Loạt sản phẩm này chủ yếu được sử dụng trong các phương tiện kỹ thuật và điều khiển từ xa công nghiệp.
Thông tin kỹ thuật
Thông số điện
Dòng điện | <> |
Tổng giá trị kháng cự | 5KΩ |
Góc điện | ± 30 ° |
Điện áp trung bình | 48% ~ 52% (điện áp cung cấp điện tương đối) |
Góc khu vực chết trung bình | ± 2,5 ° |
Điện áp tối đa potentiometer | 32 VDC |
Curren cung cấp điện | t<> |
Tổng giá trị kháng cự | 5KΩ |
Góc điện | ± 30 ° |
Điện áp trung bình | 48% ~ 52% (điện áp cung cấp điện tương đối) |
Góc khu vực chết trung bình | ± 2,5 ° |
Điện áp tối đa potentiometer | 32Vdc |
Potentiometer cho phép tiêu thụ điện năng tối đa | 0,25W (25 °C) |
Công suất chuyển đổi hướng Công suất tải | 2mA @ 30Vdc (tải điện trở) |
Góc bắt đầu | ± 3 ° ~ ± 5 ° |
Điện trở tiếp xúc | <> |
Thông số cơ học
Góc lắc lư | ± 32 ° |
Phương thức hoạt động | Tự động đặt lại lò xo, hoạt động hai lần theo bất kỳ hướng nào |
Lực lượng khởi đầu | 3.8N |
Lực lượng hoạt động tối đa | 12N |
Hạn chế lực lượng | 300N (H upper end lớn hơn 160N) |
Cuộc sống phục vụ | > 2 triệu lần |
Trọng lượng | 125g |
Thông số môi trường
Nhiệt độ làm việc | -30 °C ~ + 70 °C |
Nhiệt độ bảo quản | -40 °C ~ + 85 °C |
Ốp bảo vệ | s IP50 (phía trên bảng điều khiển cài đặt) |
Lựa chọn sản phẩm
Loạt
FJ11
Phương pháp vận hành
1A | Hoạt động trục đơn theo hướng trước và sau |
2AC | bất kỳ hướng hoạt động của trục kép (có rãnh dẫn |
Tín hiệu đầu ra
[Loại potentiometer (điện áp cung cấp điện<>
P051 | Máy đo mạnh 5KQ, đầu ra điện áp Vdc 0 ~ 100% với công tắc hướng trước và sau |
PWM với bảng khuếch đại
PWM 224 | điện áp 24Vdc, 2 đầu ra |
PWM 424 | điện áp cấp điện 24Vdc, 4 đầu ra |
PWM 212 | điện áp 12Vdc, 2 đầu ra |
PWM 412 | điện áp cấp điện 12Vdc, 4 đầu ra |
Đầu trên của tay cầm
S | đầu trên của tay cầm hình chữ S, không có nút |
L | đầu trên của tay cầm hình chữ L, không có nút |
H | đầu trên của tay cầm hình chữ H với nút |
Loại potentiometer đầu cuối
1 Chuyển đổi phổ biến |
2 Công tắc hướng trước |
3 Công tắc hướng phía sau |
4 Thanh trượt potentiometer |
5 Potentiometer A |
6 trung tâm potentiometer |
7 Potentiometer B |
8 Công tắc nút |
9 Công tắc nút |
